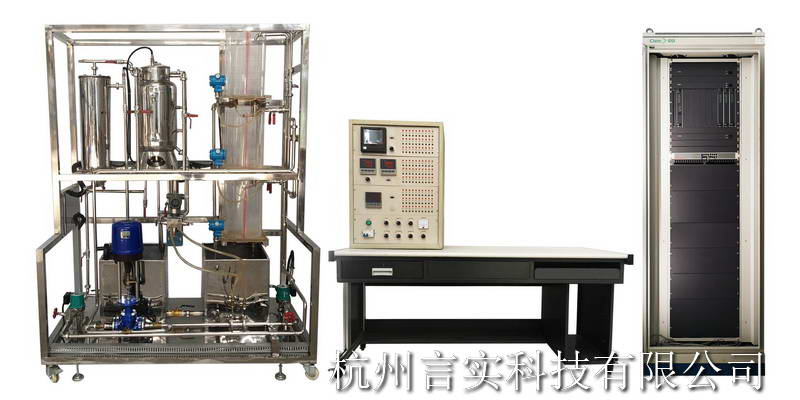

系统组成：
本装置由现场系统（工具系统）、上位控制系统、扩展DCS培训系统等组成 。。。 。
控制工具：不锈钢储水箱、有机玻璃三容水箱（上中下三只串接）、电加热不锈钢带夹套锅炉、强制对流换热器、不锈钢纯滞后盘管 。。。 。
系统动力：不锈钢离心泵、三相电加热管 。。。 。
检测传感器：扩散硅压力液位传感器、涡轮流量计、电磁流量计、Pt100热电阻温度丈量变送器 。。。 。
执行机构：三相可控硅移相调压装置、电动调理阀、变频器、电磁阀 。。。 。
控制系统：上位实验控制台、智能控制仪表、智能物质纪录控制仪、DCS控制系统 。。。 。
软件系统：智能仪表系统实验软件、DCS控制系统实验软件 。。。 。
实验内容：
控制系统组成熟悉实验：工具认知及仪表操作、传感器的校正实验、实验软件及开发平台熟悉实验 。。。 。
工具数学模子的测定：单容、双容水箱特征实验 。。。 。
位式温度控制实验：锅炉温度位式控制实验 。。。 。
单回路PID调理：液位、温度、流量、压力的PID单回路控制与抗滋扰实验 。。。 。
串级控制实验：液位与液位、液位与流量、温度与温度串级控制与抗滋扰实验 。。。 。
比值控制系统实验：定比值、变比值控制搭建实验 。。。 。
故障扫除实验：温度故障、调理阀故障、信号故障等故障扫除实验 。。。 。
手艺指标：
事情电源：三相四线380V±5% 50Hz
形状尺寸：工具 1700×800×2000mm
控制柜：1500×700×1700mm
整机容量：＜5KVA
控制信号：电压1～5V/4～20mA
