系统组成：

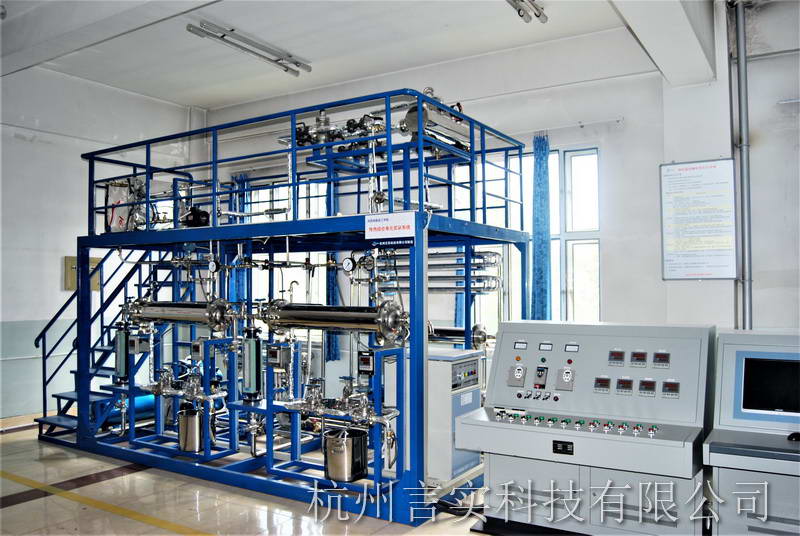

系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。。。

系统静装备：不锈钢列管换热器、板式换热器、套管换热器、蒸汽包、蒸汽调压阀等。。。。。

系统动装备：不锈钢静音离心泵、旋涡风机、空气压缩机、蒸汽爆发器等。。。。。

检测传感器：涡轮流量计、转子流量计、孔板流量计、PT100热电阻温度传感变送器等。。。。。

执行机构：变频器、电磁阀、单相可控硅调压？？？？。。。。。

控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。。。

软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。。。

装置功效：

1.相识列管换热器结构及流程，，，，，，掌握给热系数测定的实验要领。。。。。

2.较量列管换热器逆流、并流换热实验的流程及效果。。。。。

3.相识影响对流给热系数的因素和强化传热的途径。。。。。体现主要热阻侧流体流速的改变对总传热速率的影响。。。。。

4.使学生掌握热电阻测温的原理和要领，，，，，，在操作中相识接纳数字化仪表，，，，，，盘算机举行数据收罗、历程控制的基来源理和历程。。。。。

装置特点：

1.系统集中了列管、套管和板式三种换热器，，，，，，可使学生相识三种换热器的结构及换热效果的较量。。。。。系统换热系统有：水蒸汽-空气（双列管换热器）；；；；；；冷空气-热空气（套管、列管、板式）；；；；；；水-热空气系统（θ159单列管换热器）。。。。。

2.以θ159列管换热器为主体做传热实训，，，，，，双并行列管换热器结构，，，，，，操作时可一套为正常操作，，，，，，一套为故障操作，，，，，，相互较量，，，，，，双并行列管换热器也可举行换热器的串/并联操作。。。。。要求辖档托管换热器壳程内的蒸汽压力及流量调理系统可控。。。。。

3.以θ159单列管、套管、板式--冷空气-热空气系统为主做差别换热器结构及换热器效果较量实训，，，，，，列管、套管和板式三种换热器装置总换热系数K的测定。。。。。

4.同时系统可自动设置了故障点，，，，，，实训学生的排障能力（气堵、水堵)。。。。。

5.将列管换热器做成可剖解式，，，，，，不装置在系统上，，，，，，便以先生对学生解说换热器的结构，，，，，，使学生增强对调热器结构的熟悉相识。。。。。

6.温度接纳高精度入口贴片式精微Pt100+智能巡检纪录仪丈量，，，，，，响应速率快而准确。。。。。每一个温度带就地数显变送，，，，，，流量检测带就地数显变送学生，，，，，，在操作中相识接纳数字化仪表，，，，，，盘算机举行数据收罗、历程控制的基来源理和历程。。。。。

7.蒸汽源接纳工业标准全自动蒸汽爆发器（6KW；；；；；；有清静允许证的生产厂家授权），，，，，，气源稳固、操作利便。。。。。

8.传热管路接纳管道法兰联接,不但密封性能好,并且拆装利便。。。。。

9.就地显示检测控制仪表：选用厦门宇电智能仪表（带就地控制RS485通讯接口）。。。。。

10.就地智能仪表电器控制台：钢制喷塑内装置泄电；；；；；；た掌亍⒌缌餍托沟绫；；；；；；て鞒浞炙剂咳松砬寰脖；；；；；；；；；；；；同时每一组强电输出都有旋钮开关控制，，，，，，包管装备清静，，，，，，操作控制便捷；；；；；；装有分相指示灯，，，，，，开关电源，，，，，，接触器，，，，，，固态继电器，，，，，，自锁开关，，，，，，塑铜线，，，，，，橡套线，，，，，，屏障线，，，，，，铝合金线槽等。。。。。

11.就地控制盘算机：遐想双核2.0G，，，，，，内存2GDDR2，，，，，，硬盘250G，，，，，，光驱，，，，，，鼠标，，，，，，键盘，，，，，，3年质保，，，，，，显示器：17”液晶，，，，，，天下联保；；；；；；操作系统：WINDOWS。。。。。

12.装置主管路上的毗连基本上接纳法兰毗连。。。。。

各套实训装置在DCS系统启动状态下，，，，，，可由中控室操作台、工程师站，，，，，，举行各套实训装置切换控制和数据收罗、剖析，，，，，，并能举行组态上传下载。。。。。

各套实训装置在DCS不运行状态下，，，，，，可由现场工控操作台通过带RS485通讯总线的智能仪表＋工控组态软件的方法就地举行自力测控，，，，，，完成各实训项目。。。。。

系统的检测控制点：

1.冷、热流体风机流量检测及控制：孔板流量计+扩散硅差压变送器+智能流量积算仪智能调理仪+变频器。。。。。

2.θ159双并行列管换热器壳程蒸汽压力及流量检测及控制：陶瓷压力变送器+智能调理仪+电动调理阀。。。。。

3.θ159双并行列管换热器冷流体入口温度：PT100热电阻+智能6路巡检纪录仪。。。。。

4.θ159双并行列管换热器冷流体出口温度：PT100热电阻+智能6路巡检纪录仪。。。。。

5.θ159单列管、套管、板式--冷空气-热空气系统换热器冷、热流体进、出口温度：PT100热电阻+智能6路巡检纪录仪。。。。。

6.换热器蒸汽包出口温度：PT100热电阻+智能6路巡检纪录仪。。。。。

手艺指标：

事情电源：三相五线380V±5% 50Hz

形状尺寸：4400×2000×3500mm

控制柜：1650×1000×1300mm

整机容量：＜10KVA
