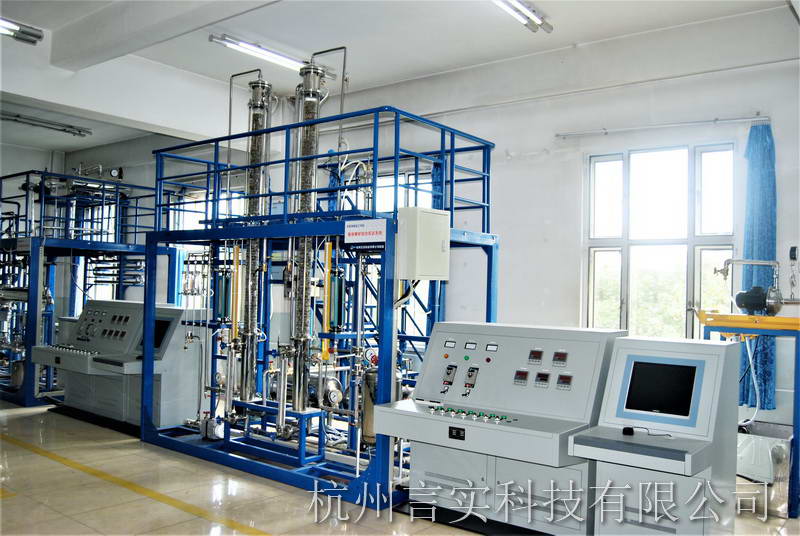

系统组成：
系统框架：钢质喷塑框架、两层设计、设计有清静楼梯、清静护栏、防滑板等。。。。。
系统静装备：不锈钢吸收液储罐、不锈钢剖析液储罐、空气缓冲罐、θ100透明可视吸收塔、θ100透明可视剖析塔、干燥筒、CO2钢瓶等。。。。。
系统动装备：不锈钢静音离心泵、旋涡风机等。。。。。
检测传感器：涡轮流量计、转子流量计、孔板流量计、PT100热电阻温度传感变送器等。。。。。
执行机构：变频器、电磁阀等。。。。。
控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。。。
软件系统：实训操作监控软件、配套实验指导书、三维仿真操作审核软件。。。。。
装置功效：
1.相识填料塔吸收/剖析装置的基本流程及装备结构；； ；；；；；
2.掌握总体积传质系数的测定要领；； ；；；；；
3.视察相识液体喷淋密度对总体积传质系数的影响。。。。。
4.对吸收剖析单位的操作实训：开车准备、开车、正常操作、停车、事故处置惩罚、装备维护等的实训操作。。。。。
装置特点：
1.通过装置相识填料塔吸收/解吸装置的基本流程及装备结构，，，，，，，能举行机泵、容器、塔器等装备操作。。。。。
2.吸收/解吸塔既可单塔操作，，，，，，，也可吸收/解吸双塔联动操作。。。。。
3.举行二氧化碳-水系统吸收、解吸实训，，，，，，，吸收、解吸装置操作审核。。。。。
4.举行吸收塔、解吸塔效率测定及总体积传质系数的测定，，，，，，，视察相识液体喷淋密度对总体积传质系数的影响。。。。。
5.吸收/解吸塔都接纳全塔透明设计，，，，，，，利便寓目整个实训历程中的征象（气液接触及液泛等）。。。。。
手艺指标：
事情电源：三相五线380V±5% 50Hz
形状尺寸：工具3700×2000×3500mm
塔径：控制柜1650×1000×1300mm
整机容量：＜3KVA
项目 | 基本理论及专业课程的实验教学 |
实验教学 | 1、相识填料塔吸收/剖析装置的基本流程及装备结构；； ；；；；； 2、掌握总体积传质系数的测定要领；； ；；；；； 3、视察相识液体喷淋密度对总体积传质系数的影响。。。。。 |
操作实训功效 | 操作实训内容 |
开车准备 | 1、流程图的识读；； ；；；；； 2、熟悉现场装置及主要装备、仪表、阀门的位号、功效、事情原理和使用要领；； ；；；；； 3、凭证要求制订操作计划；； ；；；；； 4、公用工程的引入（水、电）并确保正常；； ；；；；； 5、质料（吸收质）的准备（CO2钢瓶及减压的使用）；； ；；；；； 6、检查流程中各装备、管线、阀门是否处于正？？？？？底刺；； ；；；；； 7、设惫亓，，，，，，，检查各仪表状态是否正常；； ；；；；；动装备试车。。。。。 |
开车 | 1、按准确的开车办法开车；； ；；；；； 2、凭证指令调理吸收质流量、浓度、吸收剂、解吸收流量到指定值。。。。。 |
正常操作 | 1、能改变吸收质流量、浓度；； ；；；；；吸收剂、解吸气流量到指定值并坚持正常操作；； ；；；；；凭证要求巡查各浓度、温度、压力、流量、液位值并做好纪录；； ；；；；；能实时判断各指标否正常；； ；；；；； 2、凭证要求巡查动装备（离心泵、鼓风机）的运行状态，，，，，，，确认并做好纪录；； ；；；；；视察正常操作时吸收塔及解吸塔的操作状态并确认，，，，，，，并指出可能影响其操作的因素；； ；；；；； 3、能按正常操作调理吸收质、吸收液、解吸收及尾气的浓度；； ；；；；； 4、能测定塔压降、液泛速率和体积传质系数、传质单位数和传质单位高度。。。。。 |
停车 | 1、按正常的停车办法停车；； ；；；；； 2、检查停车后各装备、阀门、储罐液位、CO2钢瓶的状态，，，，，，，确认后做好纪录。。。。。 |
事故处置惩罚 | 1、在正常操作中通过DCS系统中的工程师站（西席站）给出隐藏指令，，，，，，，视察、剖析因CO2流量转变导致入口混淆气浓度、流量转变引起的系统操作异常并恢复至正常操作状态；； ；；；；； 2、在正常操作中通过DCS系统中的工程师站（西席站）给出隐藏指令，，，，，，，视察、剖析因解吸气流量转变引起的异常征象并恢复至正常操作状态；； ；；；；； 3、在正常操作中通过DCS系统中的工程师站（西席站）给出隐藏指令，，，，，，，视察、剖析因空气流量转变导致吸收质浓度、流量转变引起的系统操作异常并恢复至正常操作状态；； ；；；；； 4、在正常操作中通过DCS系统中的工程师站（西席站）给出隐藏指令，，，，，，，视察、剖析因吸收剂流量转变引起的异常征象并恢复至正常操作状态。。。。。 |
装备维护 | 1、离心泵的开、停、正常操作及一样平常维护；； ；；；；； 2、鼓风机的开、停、正常操作及一样平常维护；； ；；；；； 3、空压机的开、停、正常操作及一样平常维护；； ；；；；； 4、填料吸收塔及解吸收塔的结构、事情原理、正常操作及维护；； ；；；；； 5、主要阀门（吸收塔、解吸塔底液位，，，，，，，氧气、空气流量调理）的位置、类型、结构、 6、事情原理、正常操作及维护；； ；；；；； 7、CO2浓度、温度、流量、压力传感器的丈量原理；； ；；；；；浓度、温度、压力显示仪表及流量控制仪表的正常使用。。。。。 |
控制仪表 | 1、温度、流量、压力传感器的丈量原理；； ；；；；；温度、压力显示仪表及流量控制仪表正常使用；； ；；；；； 2、控制执行装置变频器的正常使用；； ；；；；； 3、相识吸、解塔控制时需要检测及控制的参数、检测位置、检测传感器及控制要领。。。。。 |
监控软件 | 1、上位组态监控平台软件的熟悉、相识及使用。。。。。 |
